Уровень развития сегодняшних технологий позволяет превратить трудоемкий рутинный процесс «ручного» отопления дома в полностью автоматизированную систему, в большинстве случаев не требующую частого вмешательства человека. Разобравшись в многообразии современных отопительных систем и определившись с приоритетными источниками энергии, Вы можете организовать отопление частного дома своими руками.
- Классификация систем отопления частных домов
- Жидкостные системы отопления или водяное отопление частного дома
- «Паровое» отопление в частном доме…
- Организация воздушного отопления частного дома
- Отопление дома электричеством
- Геотермальное отопление
- Некоторые особенности монтажа водяных систем отопления
- Подытожим….
Классификация систем отопления частных домов
Чтобы организовать отопление дома своими руками, необходимо иметь представление об основных типах отопительных систем, которые можно классифицировать по типу и состоянию теплоносителя:
- Жидкостные системы отопления (вода, антифриз);
- Паровые системы отопления (водяной пар);
- Воздушные системы отопления (воздух);
- Инфракрасные системы отопления (излучение ИК-диапазона);
- Открытый огонь (печи, камины).
Последний тип источников тепла применялся многие сотни и тысячи лет, но, с точки зрения сегодняшнего уровня развития техники, такой способ неэффективен и нерационален — КПД такой системы низкий, а тепло неравномерно «расходится» по помещению».
Что лучше выбрать? Изучите еще материал статьи: «Отопление в частном доме: что лучше выбрать?»
Жидкостные системы отопления или водяное отопление частного дома
К системам жидкостного (водяного) отопления относятся замкнутые системы, состоящие из котла, трубопроводов, радиаторов отопления и дополнительного оборудования.
По этому замкнутому контуру циркулирует теплоноситель (вода, антифриз), который нагревается в котле, переносится по магистральным трубопроводам и отдает свое тепло уже радиаторам. Радиаторы отопления, в свою очередь, отдают тепло окружающему пространству отапливаемых помещений, а охлажденный теплоноситель по «обратному» трубопроводу подается в котел для последующего нагрева.
В этом разделе статьи рассмотрим более подробно классификацию котлов:
По типу топлива:
- газовые (напольные и настенные);
- твердотопливные (дровяные, пеллетные и пр.);
- на жидком топливе (дизтопливо, мазут);
- электрические;
- комбинированные;
- альтернативные (солнечные коллекторы, геотермальные тепловые насосы).
Для жидкостных систем отопления фактически подходит любой тип котла. Естественно, что каждый из них имеет свои неоспоримые преимущества, а также явные недостатки.
Например, газовые котлы, характеризующиеся экономичностью, и полной автоматизацией, «требуют» для себя наличие газовой магистрали и пользуются повышенным вниманием со стороны контролирующих служб.
Твердотопливный вариант котла оправдан при отсутствии газопровода рядом с домом и /или наличием более дешевого «доступа» к твердому топливу: дровам, углю или пеллетам. Но запасы такого топлива необходимо где-то хранить, поэтому понадобится дополнительное помещение.
При наличии в доме системы водяного отопления с естественной циркуляцией теплоносителя, такой котел сможет обеспечить полностью автономный от других энергоносителей обогрев помещения.
Жидкое топливо используется в специальных котлах или в комбинированных. Разновидностью котла на жидком топливе может быть твердотопливный котел, оборудованный дополнительной горелкой для жидкого топлива.
Использование электрического котла — очень удобный вариант в плане автоматизации и очень невыгодный с финансовой стороны. Возможно, в некоторых случаях целесообразно устанавливать не водяной электрический котел, а непосредственно электрические радиаторы в комнатах.
Наличие в доме альтернативных источников энергии: солнечной батареи или коллектора, ветровой энергоустановки, мини-гидроэлектростанции позволяет автоматизировать и обеспечить автономное состояние с любым типом котла.
Основным параметром любого котла является его мощность, которая определяется исходя их площади отапливаемого помещения. В случае использования электрического котла обязательно необходимо обращать внимание на мощность силовой линии энергоснабжения дома.
При существовании вероятности промерзания дома и, соответственно, водяной системы отопления следует применять в качестве теплоносителя незамерзающую жидкость — антифриз.
Современные жидкостные системы отопления предполагают обязательное наличие в своем «составе» дополнительных функциональных узлов:
- расширительных баков (открытого или закрытого типа), компенсирующих тепловое расширение жидкости;
- циркуляционных насосов — для систем с принудительной циркуляцией теплоносителя;
- терморегуляторов, позволяющих регулировать температуру каждого радиатора отопления;
- предохранительные клапаны;
- автоматические воздухоотводящие клапаны и пр.
Факторы, влияющие на стоимость системы отопления частного дома (на примере водяной системы отопления)
Организовать отопление частного дома своими руками можно, сэкономив бюджет на монтажных работах. Но такой вариант приемлем при наличии у вас навыков технических работ, желательно в сфере отопления и водоснабжения. В противном случае вместо экономии на «самостоятельности» вы можете получить перерасход средств.
Финансовый расчет начинаем с котла: выбираем тип «топлива» и мощность котла. Для этого естественно определяем площадь дома и делаем проектную документацию, за разработку и утверждение которой вам также придется заплатить.
Согласно полученным данным закупаем котел, трубы, радиаторы и все необходимое оборудование, от качества и «фирменности» которого и будет зависеть итоговая сумма денег.
Разновидностью, а точнее ее функциональным дополнением, системы водяного отопления являются водяные системы «теплый пол», которые позволяют получить равномерный нагрев воздуха в помещении и, соответственно более комфортные условия пребывания в нем.
Более подробно о водяных теплых полах читайте в статье: «Теплые полы водяные своими руками: расчет и монтаж»
Схематические решения организации водяного отопления
В системах водяного отопления различают их несколько видов:
по функциональному назначению:
- одноконтурная система — обеспечивает только обогрев помещений;
- двухконтурная система — второй контур предназначен для получения горячей сантехнической воды;
по характеру движения теплоносителя:
- однотрубная — теплоноситель проходит последовательно через «цепочку» радиаторов, постепенно остывая, что не позволяет обеспечить равномерный нагрев помещений, не допускает регулирование, неудобна в обслуживании в случае аварийных ситуаций.
- двухтрубная — «гибкая» в эксплуатации система, так как радиаторы подключены параллельно к магистральным трубам (подающей и обратной) и есть возможность их раздельного регулирования или отключения.
- коллекторная — оптимальная (но значительно более дорогая) система при которой каждый отопительный прибор подключен своим трубопроводом к коллектору, который обеспечивает комфортные условия для автоматизации контроля за температурным режимом в помещениях.
О схемах подключения водяных систем отопления читайте более подробно в «Схемы отопления частного дома и подключения радиаторов отопления»
«Паровое» отопление в частном доме…
Полностью эта фраза должна выглядеть приметно так: «Паровое отопление в частном доме не используется!» Это сложно и небезопасно реализовать практически в масштабах загородного или дачного дома. Это прерогатива промышленных предприятий и их строений. В таких системах используется пар при температуре более 100ОС, что требует повышенных мер безопасности при их эксплуатации. В частности, теплоотдающие приборы должны быть изолированы от случайного или умышленного контакта человека с ними.
Организация воздушного отопления частного дома
Мечтать о создании воздушной системы отопления в своем доме можно только на этапе его проектирования или, в крайнем случае, строительства. Переоборудовать достроенный или уже жилой дом дополнительными воздушными каналами весьма затруднительно.
Как функционирует воздушная система отопления?
Топливо (газ, дизельное топливо, мазут, керосин) сгорает в тепллогенераторе —>Теплогенератор греет воздух —> Воздух движется в отапливаемые помещения вверх по воздушным каналам —> Выходит в подпотолочном пространстве через вентиляционные решетки —> Вытесняет, находящийся в помещении, холодный воздух через нижние воздухозаборные решетки —> Холодный воздух движется по воздушным каналам к теплогенератору, продукты сгорания которого выходят через дымоход. Цикл замкнулся!
Воздуховоды могут быть пластиковые, металлические (жесткие, кроме гофротрубы), текстильные (гибкие) с круглым или прямоугольным сечением. Расчет таких систем следует доверить специалистам, а самим просто высказать им свои пожелания.
Такие воздушные системы отопления параллельно с обогревом еще и вентилируют помещения, обеспечивая частичный приток свежего воздуха.
Видео смотрим:
Отопление дома электричеством
Использование электричества в отоплении частного дома имеет один существенный недостаток — дороговизна энергоносителя, то есть электричества. Все остальные характеристики данного вида отопления можно отнести только к преимуществам.
«Электрическое» отопление в частном доме реализуется посредством :
- установки электрического котла в системе водяного отопления;
- установкой электроконвекторов;
- систем «теплый пол»;
- ИК длинноволновых устройств.
Использование котла в системе водяного отопления нерационально, поэтому обычно электрокотел устанавливают параллельно к газовому или твердотопливному котлу. В качестве основного электрокотел используют, когда нет альтернативных вариантов, или нет необходимости вести счет деньгам за электроэнергию.
Более рациональным есть использование электроэнергии для обогрева помещений с помощью электроконвекторов.
Расчет необходимой мощности отопительных приборов производят исходя из качества теплоизоляции помещения и его объема.
Пример. Для плохо теплоизолированного помещения необходима удельная мощность обогрева 40 Вт/м3. Рассчитаем оптимальное количество обогревателей для помещения объемом 300 м3 (10 м х 12 м х 2,5 м). Перемножив удельную мощность на объем помещения, получим 12000 Вт.
Изучив ряд мощностей электроконвекторов, определяем их необходимое количество. В нашем случае подойдет «набор» из пяти конвекторов мощностью по 2,5 КВт каждый. Такой вариант обогрева дешевле в установке, но дороже в эксплуатации, чем газовый или твердотопливный котел.
Здесь больше о том, «Как сделать электрическое отопления в частном доме и что для этого нужно?»
Электрический «теплый» пол
Электрические системы «теплый пол» — это совсем иной, более высокий уровень комфорта.
Преимуществами использования электрических теплых полов — простота монтажа и дальнейшей эксплуатации системы.
Целевой назначение — получение комфортной для ног температуры напольного покрытия. Для достижения такого эффекта мощность «пола» должна быть в предела 150 Вт/м2.
Немного истории! Первые упоминания о теплых полах мы «находим» в банях Древнего Рима. Принцип нагрева базировался на прохождении теплого воздуха через воздушные каналы в полу.
Электрические теплые полы распространены в трех вариантах нагревательного элемента:
- электрический нагревательный кабель — достаточно большая удельная (погонная) мощность (от 10 до 25 Вт/м), но необходимо располагать такой кабель в бетонной (3-5 см) стяжке. Такой вариант может быть неприемлем в уже готовом помещении, так как поднимает уровень пола на толщину бетонной стяжки.
Внимание! Включать такой «пол» можно не раньше 28 дней после его монтажа.
- нагревательные маты — имеют более низкую мощность. Такие маты можно укладывать непосредственно под облицовочную плитку в клеевой шов.Кабель уже зафиксирован на специальной сетке, что облегчает его монтаж; малая толщина плитки обеспечивает малую инерционность изменения температуры пола. Пол готов к эксплуатации через несколько дней после монтажа.
- пленочный нагревательный элемент инфракрасного излучения — обладают возможностью самого быстрого монтажа даже под линолеум или ламинат, не забирают полезный объем помещения.
Более подробно о пленочных системах «теплый пол» Вы можете прочитать в статье: «Монтаж теплого пола под плитку» и «Теплый пол под линолеум».
Длинноволновые потолочные ИК обогреватели
Этот, казалось бы, новый вид современных обогревателей известен миру еще с 1967 года. Потолочные панели инфракрасного длинноволнового излучения распространяют свои волны беспрепятственно через воздушное пространство. А нагревают они предметы (стены , ковры, шкафы), от которых прогревается воздух в помещении.
Для ИК обогревателя мощностью 600-1300 Вт по силам обогреть «территорию» в 7-25 кв.м соответственно.
С помощью таких устройств Вы можете легко наладить отопление частного дома своими руками.
Геотермальное отопление
Наука не стоит на месте, а ее фундаментальные открытия используются в нашей повседневной жизни.
Оказывается, что тепло для отопления загородного дома можно получить из земли или из воды. Как? С помощью целой системы жидкостных коммуникаций и теплового насоса, обеспечивающего передачу тепла нашей планеты в Ваш дом.
О том как сделать геотермальное отопление дачного дома своими руками читайте в теме: «Что такое геотермальное отопление дома, плюсы и минусы такой системы»
Некоторые особенности монтажа водяных систем отопления
После того, как вы определитесь с типом экономически выгодного для вас энергоносителя и, соответственно, котла (или нескольких) необходимо разработать проект системы отопления. Для этих целей желательно (а в случаях с газовыми котлами) обязательно обратиться к соответствующим специалистам.
Имея на руках проект, уже можно направляться в ближайший и «удобный» для вас строительный магазин, заняться закупкой необходимого оборудования.
Использование в системе котла предполагает наличие в частном доме помещения для организации котельной. Исключением может быть электрический котел, который не имеет продуктов горения. А получение теплоты котлами через горение топлива предполагает наличие дымохода, а также качественной вентиляции в помещении. Площадь помещения должна быть достаточна для свободной установки котла, а отделка «околокотлового» пространства должна обладать огнеупорными свойствами.
Выполняется обвязка котла, монтаж расширительного бака, циркуляционного насоса, группы безопасности… Конечно, если все это не предусмотрено уже в конструкции самого котла.
Последующую разводку труб выполняют согласно проекту, обращая внимание на теплоизоляцию труб отопления при прохождении их через стены и перекрытия.

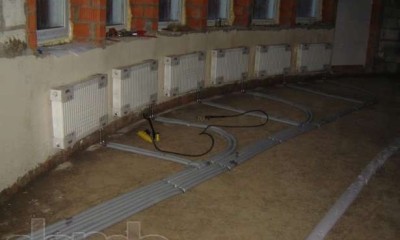

Монтируют радиаторы на свои места, подключая их к трубопроводу!
Внимание! Для последующей декоративной отделки стен помещения радиаторы для удобства работ еще могут сниматься после проверки («опрессовки») системы отопления.
Кстати, не забудьте пригласить специалиста с газового хозяйства при первом пуске системы. Если, конечно, у Вас котел газовый.
Более полная информация, «призванная»помочь Вам «сваять» отопление своими руками может быть найдена в одноименной статье /otoplenie/otoplenie-doma/kak-sdelat-montazh-otopleniya-v-chastnom-dome-svoimi-rukami.html.
Подытожим….
Казалось бы все просто! Но как раз в этой простоте и может быть «зарыта» невидимая сложность. Поэтому желательно подобные «самостоятельные» работы проводить совместно с квалифицированным специалистом. А правильный грамотный расчет и проектирование системы отопления позволят Вам избежать проблем с комфортным проживанием в загородном доме и перерасхода средств за энергоносители.
А теперь про отопление дома своими руками видео посмотрим:
